法蘭螺栓孔定位原則
ASME B16.5對法蘭的螺栓孔數量和螺栓孔直徑有明確規定。法蘭螺栓孔的數量和直徑因法蘭壓力等級不同而不同，但是同一壓力等級的各個類型的法蘭都相同。法蘭螺栓孔均布在螺栓孔直徑上，并且孔的數量總是偶數（4， 8， 12， 16 等等）。
在帶有法蘭的預制件的制作中，法蘭螺栓孔的定位特別重要。也許在一份圖紙中您會看到以下句子：
所有法蘭螺栓孔跨位居中（All Flange Bolt Holes Straddle the Centerlines）。
這就意味著：

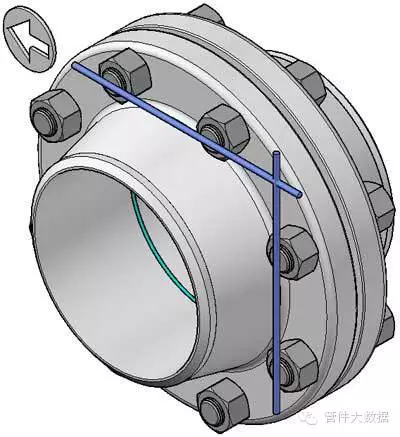

對于垂直的法蘭密封面（法蘭面豎直、管線水平走向），螺栓孔應跨于垂直線兩側和水平中線。
對于水平的法蘭面（法蘭面水平，管線垂直向上或者向下），法蘭螺栓孔應跨于工廠北向線兩側。
